Luftzylinder

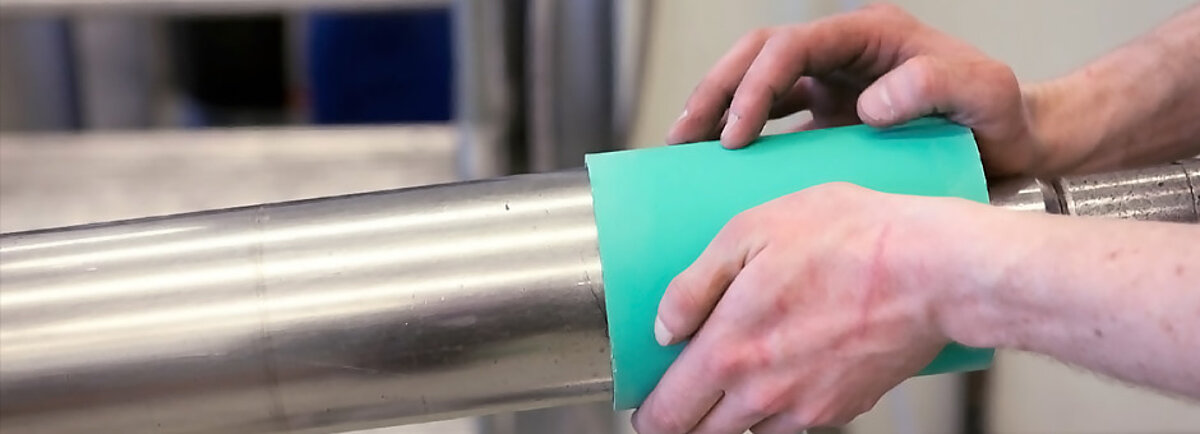

Luftzylinder sind Trägerzylinder für die Aufnahme von Flexodruckformen (Elastomere oder fotopolymere Endlos-Sleeves) oder Tiefdrucksleeves. Sie kommen sowohl bei der Druckformherstellung als auch im Druckprozess zum Einsatz. Die Achse der Luftzylinder kann über einen seitlichen Anschluss am Zapfen mit Druckluft (7-8 bar) beaufschlagt werden, die dann über kleine Bohrungen am Ballenrand des Zylinders ausströmt. Schiebt man eine Druckform auf den „belüfteten“ Zylinder, entsteht ein Luftpolster, das eine leichte und präzise Ausrichtung der Druckform ermöglicht. Endet die Luftzufuhr, verschwindet das Luftpolster und die Druckform sitzt im Schrumpfsitz fest auf dem Zylinder. Je nach speziellem Bedarf können bei der Montage auch entsprechende Adapter zum Einsatz kommen.

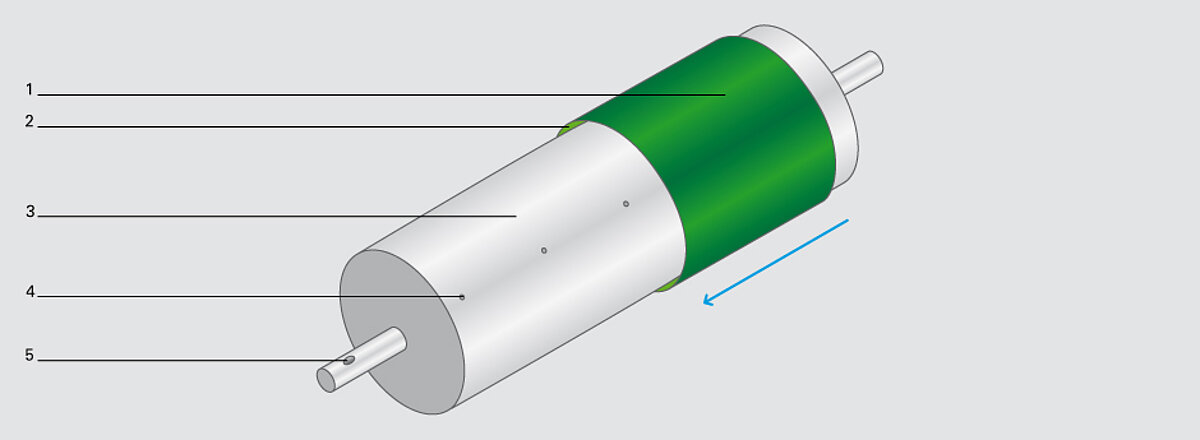

1 Gummisleeve, 2 Luftpolster, 3 Luftzylinder, 4 Bohrlöcher für Druckluft, 5 Druckluftanschluss
